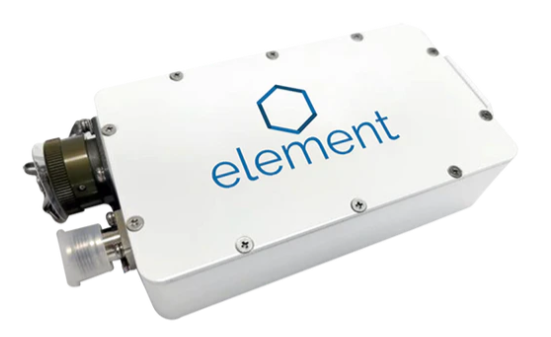

ELMTBKUG008-EF KU波段GaN BUC

　　Norsat International Inc. 推出的 Element 系列（ELMTBKUG008,ELMTBKUG016） KU 波段 GaN BUC是一款高性能的固态功率放大器，专为卫星通信领域的高功率需求而设计。以下是该产品的详细介绍：

　　一、规格参数

　　频段：Ku波段

　　输入频率范围：950-1700 MHz

　　本振(LO)频率：12.80 GHz

　　输出频率范围：13.75-14.50 GHz

　　额定输出功率：8W

　　二、射频(RF)规格

　　1. 增益平坦度

　　在54MHz范围内：≤1.5 dB p p。

　　在全频段内：≤4.0 dB p p。

　　在温度变化范围内：≤4.0 dB p p。

　　2. 输入相关

　　输入功率：通过MS连接器。

　　输入驻波比(VSWR)：最大2.0:1。

　　3. 增益与输出

　　线性增益(典型值)：65 dB。

　　输出1dB压缩点(P1dB)：最小37 dBm。

　　饱和输出功率(Psat)：最小37 dBm。

　　4. 杂散输出

　　带内杂散输出：≤ 60 dBc。

　　带外杂散输出：≤ 50 dBc。

　　输出驻波比(VSWR)：最大2.0:1。

　　5. 相位噪声

　　100Hz偏移时最大：65 dBc/Hz。

　　100kHz偏移时最大：95 dBc/Hz。

　　10kHz偏移时最大：85 dBc/Hz。

　　1kHz偏移时最大：75 dBc/Hz。

　　三、电气规格

　　1. 输入功率：通过MS连接器。

　　2. 监控(M&C)功能：无。

　　3. 功耗：最大45W。

　　4. 电源要求：+18到 + 60V DC。

　　四、接口规格

　　中频(IF)连接器：F连接器。

　　五、其他

　　随附配件：螺丝、垫片。

　　产品尺寸(长x宽x高)：143 x 80 x 38 mm。

　　产品重量：0.75 kg。

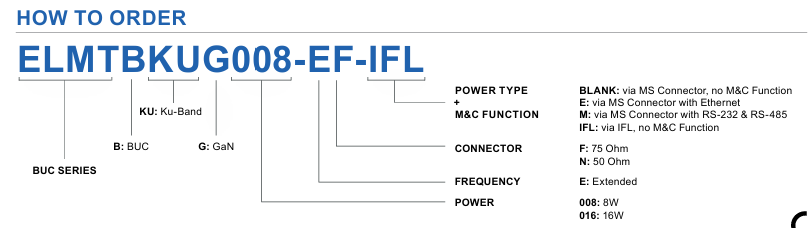

订购指南：

ELMTBKUG008-EF KU波段GaN BUC订购指南
