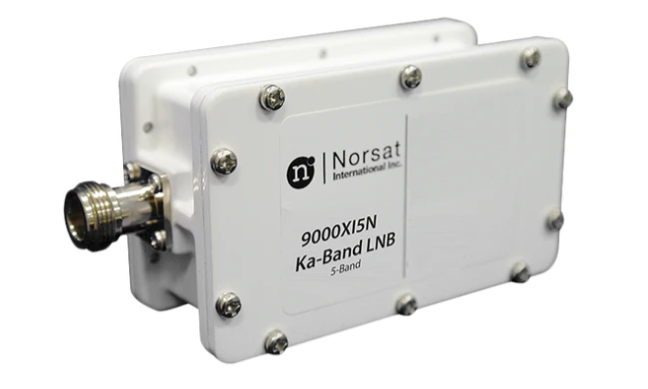

Norsat 9000XI5N 五波段 Ka 波段 Ext REF LNB

　　Norsat 9000XI5N Ka-Band LNB 是一款高性能的五频段 Ka 波段低噪声放大器，以下是其详细介绍：

　　产品规格

　　频段：Ka-Band。

　　外部参考频率：10 MHz(正弦波)，-5到+5 dBm。

　　输入频率：

　　频段1：17.20 - 18.20 GHz。

　　频段2：18.20 - 19.20 GHz。

　　频段3：19.20 - 20.20 GHz。

　　频段4：20.20 - 21.20 GHz。

　　频段5：21.20 - 22.20 GHz。

　　本振频率：

　　频段1：16.25 GHz。

　　频段2：17.25 GHz。

　　频段3：18.25 GHz。

　　频段4：19.25 GHz。

　　频段5：20.25 GHz。

　　噪声系数：最大3.0 dB，典型值2.6 dB。

　　输出频率：各频段均为950 - 1950 MHz。

　　转换增益：55 - 65 dB。

　　增益平坦度：每个频段最大4 dBp-p。

　　输入VSWR：最大1.5:1。

　　输出VSWR：最大2.2:1。

　　镜像抑制：在16.25 GHz本振频率时为40 dBc，在17.25 GHz本振频率时为25 dBc，其他本振频率时最小0 dBc。

　　增益波动：每个通道最大±1.5 dBp-p。

　　1 dB增益压缩点：最小+10 dBm。

　　输入端口泄漏：最大-60 dBm。

　　接口规格

　　RF输入连接器：WR-42 波导。

　　IF连接器：N型。

　　带隔离器：有。

　　电气规格

　　电源要求：+12到+24V DC。

　　电流消耗：500 mA。

　　环境规格

　　IP等级：IP67。

　　工作温度：-40°C到+60°C。

　　存储温度：-40到+80°C。

　　物理规格

　　尺寸：67 mm×39 mm×156 mm。

　　重量：0.55 kg。

　　应用场景

　　适用于军事、新闻采集以及需要高度灵活频率变化的远程通信场景。

Norsat公司是通信解决方案的提供商，公司的产品线包括微波组件、便携式卫星系统、海上解决方案、远程网络解决方案以及设备融资，Norsat的产品和解决方案广泛应用于政府、军队、交通、资源和海洋产业等多个领域。深圳市3118云顶集团创展科技有限公司，优势代理销售Norsat产品，欢迎咨询。
