Focus Microwaves C110500高频晶圆测量电机械调谐器50-110GHz

发布时间：2025-03-14 09:12:02     浏览：263

Focus Microwaves C110500高频晶圆测量电机械调谐器50-110GHz

　　Focus Microwaves Group 推出了全新的 DELTA 系列电机械调谐器，专门设计用于高频 晶圆上(on-wafer)测量。该调谐器的主要特点和优势如下：

　　1. 设计特点

　　低剖面设计：DELTA 调谐器的低剖面设计使其能够放置在晶圆周边，实现探针尖端与调谐器之间的直接连接，消除了器件(DUT)与调谐器之间所有可能的插入损耗。

　　优化调谐范围：该设计使工程师能够实现最佳的调谐范围，同时显著减少了调谐器的占地面积和重量。

　　2. 技术规格

　　型号：C110500

　　频率范围：50-110 GHz

　　连接器类型：1mm

　　VSWR(电压驻波比)：最小 ≥10:1，典型值 12:1

　　最大功率：2W(连续波，VSWR 10:1 条件下)

　　重复性：最小 -35 dB，典型值 -40 dB

　　重量：1.85 磅

　　长度：7.764 英寸

　　3. 连接器配置

　　默认配置：DELTA 调谐器默认配备 DUT 侧为公头连接器，源/负载侧为母头连接器。

　　定制配置：可根据客户的具体需求提供不同的连接器配置。

　　4. 插入损耗

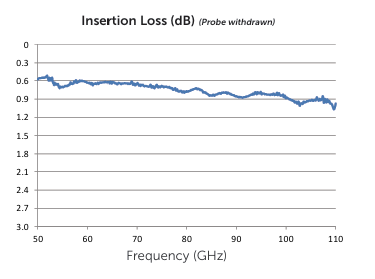

Focus C110500插入损耗

　　5. 应用场景

　　晶圆上测量：DELTA 调谐器特别适用于高频晶圆上测量，能够提供高精度的调谐和低损耗的连接，确保测量结果的准确性。

更多Focus Microwaves 相关产品信息可咨询3118云顶集团创展。

上一篇: Gamma High Voltage Research：高压电源专家

下一篇: MC30,MC100P,MC150N,MC200P：Gamma High Voltage微型高压电源模块

推荐资讯

  • Luxium Solutions辐射检测碘化铯Csl(Na)闪烁晶体材料
    Luxium Solutions辐射检测碘化铯Csl(Na)闪烁晶体材料 2025-03-07 09:09:45

    碘化铯(Na)闪烁晶体，由Luxium Solutions制造，是一种无色透明的晶体，主要成分是碘化铯(CsI)掺杂少量碘化钠(NaI)。该晶体具有高熔点(621°C)和高沸点(1280°C)，在20°C时水溶性为42.5%，密度在4.0至5.1 g/cm?之间，且在正常条件下稳定。其主要用途是作为辐射检测的闪烁材料，能够将X射线和γ射线等电离辐射转化为可检测的光信号，广泛应用于医学成像、工业检测和核物理研究等领域。

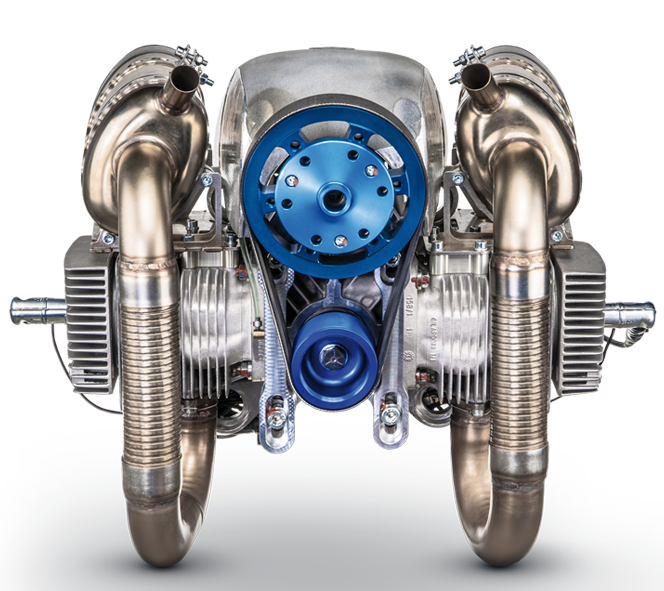

  • Hirth Engines风冷二冲程发动机23系列
