Glenair 700-006-O19-Z1PN高压水下法兰连接器插座

发布时间:2025-02-28 09:00:53     浏览:873

  SeaKing? 700系列是Glenair公司开发的高压水下连接器,专为深海和高压环境设计,适用于10,000 PSI(700 Bar)压力和7000米水深的极端条件。700-006型号是该系列中的法兰连接器插座(FCR),主要用于与700-001系列的SeaKing?连接器配合使用。

Glenair 700-006-O19-Z1PN高压水下法兰连接器插座

  主要特点

  高压密封性能

  采用双O型圈密封设计,包括法兰和活塞O型圈,确保在极端压力下仍能保持密封性。

  在连接状态下,法兰和活塞O型圈提供额外的密封保障,防止泄漏。

  材料与表面处理

  外壳材料:可选316不锈钢(Z1)或钛合金(TC),具有优异的耐腐蚀性和强度。

  接触件:采用Inconel X750材料,并镀金处理,确保良好的导电性和抗腐蚀性。

  绝缘体:使用熔融玻璃绝缘材料,提供高绝缘性能。

  O型圈:采用Nitrile(NBR)材料,适用于高压和海水环境。

  连接与适配

  700-006法兰连接器插座设计用于与700-001系列的SeaKing?连接器配合使用。

  提供多种替代键位(A、B、C、N)选择,以满足不同的安装和适配需求。

  机械特性

  法兰和螺栓孔设计为方形布局,支持在10°增量下旋转外壳,便于安装和对齐。

  提供多种外壳尺寸(如G、K、L、M、O、Q、R),适用于不同应用场景。

  应用场景

  SeaKing? 700-006法兰连接器插座适用于以下领域:

  海洋工程:深海石油和天然气开采、海底传感器网络。

  军事与国防:水下通信、监控系统。

  海洋科学研究:水下观测设备、深海探测仪器。

  工业应用:高压水下设备的电力和信号传输。

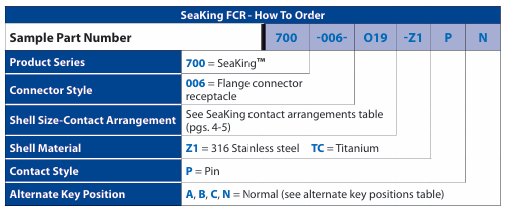

  订购信息


Glenair连接器是全球知名的高端品牌,广泛应用于航天航空、军用、舰载、精密制造等场合。深圳市3118云顶集团创展科技有限公司,授权代理销售Glenair产品,并提供技术支持。欢迎咨询
