Focus Microwaves MPT-3620多用途谐波调谐器

发布时间:2025-02-11 08:57:15     浏览:1062

  MPT-3620 是 Focus Microwaves的旗舰多用途谐波调谐器,频率范围为 2 GHz 至 36 GHz。该调谐器采用三种宽带探头,能够独立控制三个谐波频率的反射因子的幅度和相位。

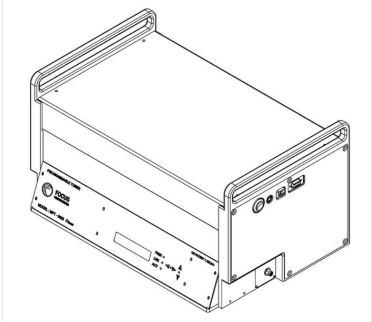

Focus Microwaves MPT-3620多用途谐波调谐器

  技术规格

  频率范围:2 GHz 至 36 GHz

  最大功率:21 W

  最大VSWR:75.9:1

  连接器类型:2.92 mm

  产品类型:谐波调谐器

  应用领域

  MPT-3620 调谐器广泛应用于以下领域:

  高功率/高效率射频放大器设计:通过控制谐波阻抗,用户可以生成更稳健的晶体管行为模型,更好地理解设备在各种工作状态下的表现。

  混合型(Hybrid)负载牵引测量:适用于混合主动系统,显著降低驱动高功率设备负载所需的功率。

  噪声参数测量:用于测量噪声参数,帮助改进低噪声放大器的设计。

  大信号模型(X参数)提取:用于提取大信号模型,支持复杂的射频和微波设备测试。

  脉冲I-V/RF测试:适用于脉冲测试,帮助评估设备在脉冲条件下的性能。

  直流、S参数测试及TRL校准:用于基本的直流和S参数测试,以及传输线校准。

  优势

  高精度控制:能够以 >40 dB 的精度控制谐波阻抗,确保精确的负载匹配。

  多功能性:支持基波和多个谐波频率的独立控制,适用于多种复杂的射频测试场景。

  高反射能力:支持高达 75.9:1 的 VSWR,适用于高反射应用。

更多Focus Microwaves 相关产品信息可咨询3118云顶集团创展
