DL222Y20D55LA-0200-2300DMM双排母头混合连接器Nicomatic

发布时间：2025-02-06 08:57:56     浏览：659

　　Nicomatic DL222Y20D55LA-0200-2300DMM这款连接器适用于需要混合信号和电源或同轴触点的应用，如通信设备、工业控制、医疗设备等。它的设计允许在一定厚度范围内的PCB上直接安装，并且可以通过锁定机制确保连接的稳定性和可靠性。同轴触点的设计提供了额外的信号传输能力，适合需要高频信号传输的应用场景。

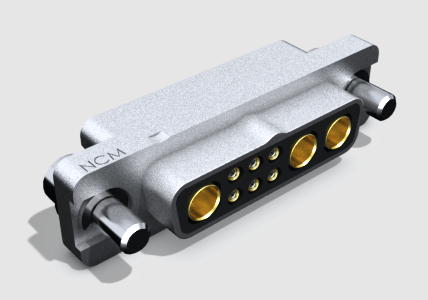

DL222Y20D55LA-0200-2300DMM双排母头混合连接器

　　连接器系列: 22系列，这是一个两排连接器，支持4到32个信号触点，带有锁定或滑动固定装置。带法兰，适用于前面板或后面板安装。

　　性别: 母连接器(Female connector)。

　　连接器类型: 混合类型(Mixed)，支持信号和电源或同轴触点。

　　终止: Y类型，通孔直接焊接在PCB上，长度为3mm。

　　LF触点数量: 20。

　　固定硬件: D55LA类型，这是PCB上的锁定配接插孔，适用于厚度在1.6-3.2mm的PCB，带有一个厚度为0.5mm的后面板。

　　HPHF左触点数量: 2。

　　HPHF右触点号: 0。

　　HPHF左触点型: 母同轴触点，直通孔型，长度为3毫米。

Nicomatic是一家全球领先的微型连接器、复杂电缆组件和子系统集成商，专注于为高科技领域的复杂电子系统提供定制化的互连解决方案。公司总部位于法国，产品广泛应用于航空航天、医疗、工业自动化、汽车、能源和消费电子等多个行业，以其高可靠性、创新性和高性能的连接器产品而享有盛誉。深圳市3118云顶集团创展科技有限公司优势代理销售Nicomatic连接器，更多型号及选型方案请咨询客服。
