QTCV576LDK2-50.000MHz低轮廓5x7mm微型SMD电压控制晶振

发布时间：2025-01-09 09:04:14 浏览：732

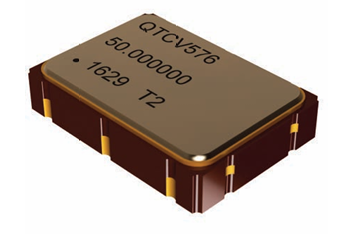

　　Q-Tech生产的QTCV576系列是一种低轮廓的 5 x 7mm 微型表面贴装(SMD)电压控制晶体振荡器(VCXOs)，具有以下特点和应用：

　　主要特性

　　宽频率范围：从 1.000MHz 到 156.250MHz。

　　小尺寸封装：5 x 7mm 的低轮廓陶瓷封装，镀金接触垫。

　　逻辑类型：支持 HCMOS、LVHCMOS、LVPECL 逻辑。

　　供电电压：3.3Vdc 和 5.0Vdc。

　　工作温度范围：-40?C 至 +85?C。

　　三态输出：标准特性。

　　密封封装：陶瓷封装，提供更好的环境适应性。

　　频率稳定性：提供基本模式和第三泛音设计。

　　军事筛选测试：可根据 MIL-PRF-55310 标准进行。

　　环保合规：无铅，符合 RoHS 标准。

　　应用领域

　　低电压应用：适用于现代低电压电子设备。

　　军用弹药和系统：枪发射弹药和智能弹药系统。

　　仪器设备：各种精密仪器。

　　网络同步：以太网/同步以太网(SynchE)、SONET。

　　微处理器时钟：为微处理器提供时钟信号。

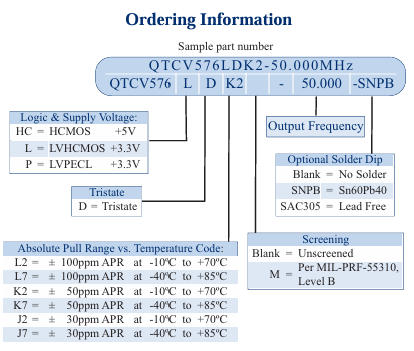

　　订购信息

技术规格

Parameters	QTCV576HC	QTCV576L	QTCV576P
Output frequency range(Fo)	1.544MHz—125.000MHz	1.000MHz—150.000MHz	78.000MHz—156.250MHz
Logic	HCMOS	LVCMOS	LVPECL
Supply voltage(Vdd)	5.0Vdo±10%	3.3Vdc±5%
Absolute Pull Range(APR)	SeePart Number on Page 1
Linearity	5%typical
Operating temperature(Topr)	SeePart Number on Page 1
Storage temperature(Tsto)	-62℃ to+125℃
Operating supply current (No Load)	18mAtyp. \|50mAmax.	15mAtyp. \|40mAmax.	50mAtyp. \|90mAmax
Symmetry (50%of ouput waveform)	45/55%
Rise and Fall times	5ns max.		0.5ns typ. \|Ins max.
Output Load	15pF max.		502 into Vdd-2V
Start-up time(Tstup)	10ms max.
Output Enable/Disable(Vih/Vil)	0.9Vdd min./0.1Vdd max.
Control Voltage Range for Pull Range(Vc)	0.5V min.4.5V max.	0.3V min. \|3.0V max.
Control Voltage InputImpedance (Zin)	1MQ min.
Control Voltage Modulation BW	10kHz min.
Period JitterTypical Pk-Pk(61.44MHz) RMS (61.44MHz)	23ps 3.0ps		N/A
Jitter,12kHz-20MHz (61.44MHz)	90fs typ-		N/A
Jitter,RMS(12kHz-20MHz)	N/A		0.3ps typ. \|1.0ps max.
Jitter,RMS(10kHz-1MHz)	N/A		0.2ps typ. \|0.3ps max.
Phase Noise Typica 10 Hz 100 Hz 1 kHz 10kHz 100 kHz 1 MHz 10MHz	-63 dBc/Hz -97 dBc/Hz -125 dBc/Hz -140 dBc/Hz -155 dBc/Hz -158 dBc/Hz -164 dBc/Hz		-60 dBc/Hz -88 dBc/Hz -120 dBc/Hz -130 dBc/Hz -145 dBc/Hz -153 dBc/Hz -156 dBc/Hz
Aging	10 years aging included in FrequencyStability

深圳市3118云顶集团创展科技有限公司授权代理销售Q-TECH产品，备件现货，欢迎与业界同行合作。
