HXI HLNAV-364低噪声放大器50-65GHz

发布时间：2024-11-07 10:52:21     浏览：659

　　HLNAV-364是一款50至65 GHz的低噪声放大器，适用于点对点无线电、雷达发射机以及WiGig开发和测试设备。该放大器采用MMIC技术，确保了高可靠性和重复性。它提供了WR-15波导接口，配置为使用标准UG-385/U法兰的直线型式。放大器包含电压调节器和偏置排序电路，允许使用单一偏置电源供电。

HXI HLNAV-364低噪声放大器50-65GHz

　　技术规格如下：

　　频率范围：50.0至65.0 GHz

　　噪声系数：典型值为6.0 dB(50 GHz时)，52-67 GHz时典型值为5.2 dB

　　小信号增益：最小25 dB

　　P1dB：典型值为+13 dBm

　　输入回波损耗：典型值为7 dB

　　输出回波损耗：典型值为13 dB

　　最大输入功率：-5 dBm，不损坏

　　直流偏置：典型值为+6 VDC @ 300 mA

　　射频接口：WR-15波导，UG-385/U法兰

　　尺寸：1.31英寸长 x 1.34英寸宽 x 0.97英寸高

　　表面处理：镀金

其他相关型号：

Waveguide LNAs
Part NumberFrequency Range (GHz)Input/OutputNoise Figure (dB) typicalGain (dB) typicalP1dB (dBm) typical
HLNAA – 31428.0 – 36.0WR-28 / UG- 599/U3.51913
HLNAA – 26632.0 – 34.0WR-28 / UG-599/U34020
HLNAA – 37233.0 – 36.0WR-28 / UG-599/U3.23510
HLNAA – 34634.0 – 36.0WR-28 / UG- 599/U3.6258
HLNAU – 22950.0 – 60.0WR-19, UG-383/U-M5.23410
HLNAV – 28350.0 – 60.0WR-15 / UG-385/U5.21610
HLNAV – 36450.0 – 65.0WR-15 / UG-385/U5.22510
HLNAV – 38350.0 – 67.0WR-15 / UG-385/U5.23010
HLNAV – 26255.0 – 65.0WR-15 / UG- 385/U4.81610
HLNAV – 35757.0 – 64.0WR-15 / UG-385/U53410
HLNAV – 36157.0 – 66.0WR-15 / UG-385/U52810

HXI公司(已被Renaissance收购)是一家专注于射频和微波技术的公司，主要为国防、太空和航空市场提供广泛的产品线，包括低噪声放大器、功率放大器、频率倍增器、混频器/上变频器、波导隔离器和环行器以及PIN开关等，频率覆盖从18 GHz至110 GHz。深圳市3118云顶集团创展科技有限公司优势供销Renaissance/HXI产品，欢迎咨询了解。

上一篇: Ampleon C5H3438N110D功率GaN晶体管3.3-5.0GHz

下一篇: IRLML6401TRPBF：12V单通道P沟道功率MOSFET

推荐资讯

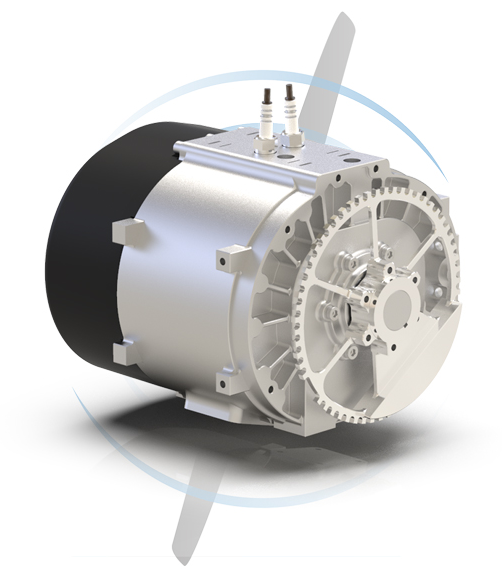

  • SKY POWER混合电动发动机SP-180 SRE
