KU PA BB 005090-6 A UHF LDMOS线性功率放大器Kuhne

发布时间：2024-10-14 09:31:02 浏览：698

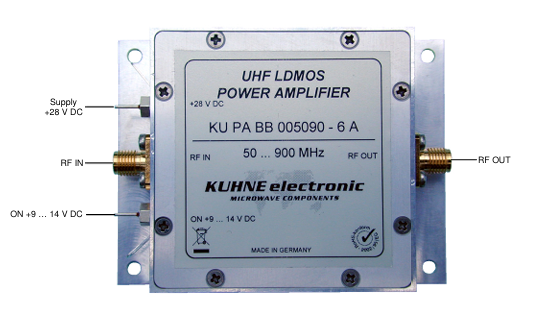

　　KU PA BB 005090-6 A是Kuhne电子公司推出的一款UHF LDMOS线性功率放大器，具备以下特点和规格：

　　产品特性：

　　LDMOS技术：采用LDMOS技术，提供高效的射频功率放大。

　　反极性保护：设计中包含反极性保护，防止因电源接反造成的设备损坏。

　　铝制外壳：铣削铝材制成的外壳，具有良好的散热性能。

　　小尺寸设计：机械尺寸小巧，便于集成和安装。

　　规格参数：

　　频率范围：覆盖50 MHz至900 MHz，适用于多种无线通信应用。

　　输入功率：最大接受输入功率为15 dBm。

　　输出功率：

　　- 在50 MHz至500 MHz范围内，典型输出功率为39 dBm，最小38.4 dBm(连续波)，典型功率输出为8 W，最小7 W(连续波)。

　　- 在500 MHz至900 MHz范围内，典型输出功率为37.8 dBm，最小37 dBm(连续波)，典型功率输出为6 W，最小5 W(连续波)。

　　增益：小信号增益至少为30 dB。

　　增益平坦度：典型值为±2.5 dB。

　　谐波抑制：至少20 dB。

　　互调失真：在37 dBm PEP时，典型值为25 dBc，最小为23 dBc。

　　效率：在37 dBm(连续波)时，效率至少为20%。

　　输入回波损耗：至少12 dB。

　　供电电压：需要+28 V DC。

　　开启电压：+9 ... 14 V DC。

　　静态电流：450 mA。

　　最大电流消耗：1 A。

　　负载VSWR：1.8:1。

　　工作温度范围：从-20°C至+55°C。

　　输入/输出连接器：SMA母头，50欧姆。

　　尺寸：79 x 59 x 20 mm。

　　重量：典型值为135 g。

　　应用领域：

　　- 适用于模拟传输系统、测量和实验室设备、驱动放大器等场合。
