Statek SWCX1扫频石英晶体6-125MHz

发布时间：2024-10-12 09:13:11 浏览：676


　　这款Statek SWCX1 扫频石英晶体，其频率范围为 6 MHz 到 250 MHz，具有抗辐射能力，并采用表面贴装方式设计。以下是该产品的主要特点和应用：

　　产品特点：

　　抗辐射能力：能耐受总剂量为 100 kRad(即 1 kGy)及以上的辐射。

　　高抗冲击性：采用三点安装结构。

　　超高可靠性：适合严苛环境中的使用。

　　定制设计：可根据需求进行定制。

　　军用和空间筛选可用：满足严格的军事和航空航天级别标准。

　　低老化率：长期使用中的频率稳定性好。

　　关键工艺在10级洁净室中进行：保证产品的高质量。

　　符合 NASA 标准：遵循 NASA EEE-INST-002 规范。

　　应用领域：

　　军事与航空航天：适用于高可靠性要求的场合。

　　卫星：适合在太空中长期运行的设备。

　　太空探测系统：用于深空探测。

　　深空探测器：例如火星探测器等。

　　遥测：用于远程数据传输的精密设备。

　　电气规格：

ELECTRICAL SPECIFICATIONS TABLE?(Specifications shown are typical unless otherwise noted.)

Frequency Range

Motional Resistance
R1 @25℃

Motional Capacitance
C1@25℃

Shunt Capacitance
C0 @25℃

Quality Factor
(Q)@25℃

Load Capacitance
CL

Drive Level

sWCX1
sWCX1

6.0 MHz to
250 MHz

25.0@32 MHz
150@155.2 MHz

6.2fF @32 MHz
4.0 fF @155.2 MHz

2.3 pF @32 MHz
2.3 pF @155.2 MHz

30 k@32 MHz
30 k@155.2 MHz

20 pF,fs 50 MHz
10 pF,f>50 MHz

500 μW Maxfs 50 MHz
200 μW Maxf>50 MHz

GENERAL SPECIFICATIONS TABLE?(Specifications shown are typical unless otherwise noted.

Frequency Range

Calibration Tolerance
@25℃

Frequency
Temperature Stability

Aging,first year

Shock,survival

Vibration,surviva

Standard CX
data sheet

sWCX1
sWCX1

6.0 MHz to
250 MHz

±100 ppm,or tighter
as required

Please referto CX1 AT
data sheet

2 ppm Max

3,000g peak 0.3 ms
1/2 sine

20 g,10-2,000 Hz
swept sine

10127 CX1 AT/
10107 CX1 SMAT

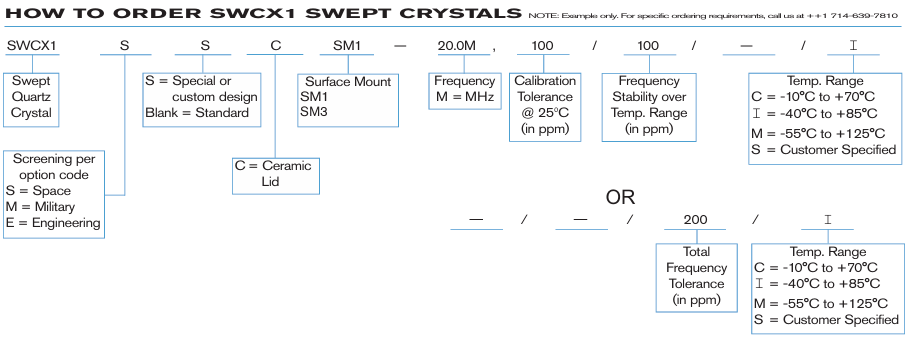

订购指南：

Statek SWCX1扫频石英晶体订购指南
