Norsat ATOM系列Ku和Ka波段BUC模块上变频器

发布时间：2024-10-09 09:36:40 浏览：1753

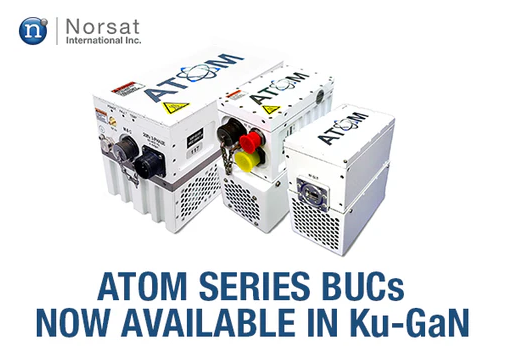

　　Norsat的ATOM系列Ku和Ka波段BUC模块采用GaN和GaAs技术，以其小巧的体积、轻盈的重量和卓越的效率而闻名。这些模块以其行业领先的尺寸、重量、功率和MIL-STD标准而著称，能够无缝集成到对规格要求严格且外形尺寸受限的各种系统中。

　　ATOM GaN BUC模块是机载系统、雷达、TWTA替代品、SOTM(卫星终端移动)、COTP(船载终端)、便携式VSAT(卫星通信终端)、CDL(通信数据链)等应用的理想选择。其小巧的体积和轻盈的重量不仅简化了集成过程，还节省了平台和运输箱的空间，减轻了车辆的有效载荷。此外，Norsat的ATOM系列产品可以通过Norsat独有的ATOMControl软件轻松配置，该软件提供直观的用户界面，用于监控和控制ATOM系列BUC和SSPA。Norsat的80W Ku波段GaN ATOM BUC模块比同类竞争产品轻62%，体积小70%。

　　ATOM系列GaN模块上变频器的特点包括：

　　- 卓越的热管理能力

　　- 优异的SWaP(尺寸、重量和功耗)平衡

　　- 紧凑、轻便且高效的设计

　　- 高度定制化选项

　　- 防水防尘、坚固耐用的结构

　　- 抗冲击和抗振动性能

　　- 标准BUC提供3年保修期

　　规格：

	Ku-Band				Ku-Band	Low Ku-Band			Ka-Band
	Ku-Band				Ku-Band	(12.75-13.25 GHz)			Ka-Band
	25W	40W	50 W	100 W	250 W	14W	28W	56 W	25 W
Power Level (13.75-14.5 GHz)	25W P1dB	40W P1dB	50W P1dB	100WP1dB	250W Psat	14W P1dB	28W P1dB	56W P1dB	25W Psat
Conversion Gain	60dB	60dB	60dB	60dB	60dB	60dB	60dB	60dB	60dB
(typ std.band)	60dB	60dB	60dB	60dB	60dB	60dB	60dB	60dB	60dB
Gain Variation over any 40 MHz	2dB	2dB	2dB	1.5dB	1.5dB	2dB	2dB	2dB	1dB
(max p-p)	2dB	2dB	2dB	1.5dB	1.5dB	2dB	2dB	2dB	1dB
Gain Vanation over temp	3dB	3dB	3dB	3dB	3dB	3dB	3dB	3dB	4dB
(max p-p)	3dB	3dB	3dB	3dB	3dB	3dB	3dB	3dB	4dB
Noise Figure	15dB	15dB	15dB	15dB	15dB	15dB	15dB	15dB	15dB
With Fan
(standard configuration)
Ambient Temperature	-40 to+60℃	-40 to+60℃	-40 to+60℃	-40 to+60℃	-40 to +60℃	-40 to +60℃	-40 to+60℃	-40 to+60℃	-40 to+60℃
Dimensions	6.5x3.2x6.1”	6.7x3.4x6.7”	6.7x3.4x6.7”	6.4x5.3x11.7”	12.5x13.0x6.65”	6.5x3.2x6.1”	6.7x3.4x6.7”	6.7x5.3x11.7”	7.1x3.6x6.8”
Weight	5.0 Ibs	5.4 Ibs	5.4 Ibs	15.3 Ibs	33.2 Ibs	5 Ibs	5.4 Ibs	15.3 Ibs	6.3 lbs
Weight	(2.27 kg)	(2.45 kg)	(2.4 kg)	(6.94 kg)	(15.1 kg)	(2.3 kg)	(2.4 kg)	(6.9 kg)	(2.9 kg)
Power Consumption @Psat	165W	305W	350W	540W	1010W	165W	305W	540W	200W
Power Consumption @P1dB	147W	270W	310W	480W	880W	147W	270W	480W	150W(Plin)
Without Fan
(baseplate cooling
configuration)
BaseplateTemperature	-40 to+70℃	-40 to +70℃	-40 to+70℃	-40 to+70℃	TBD	-40 to +70℃	-40 to+70℃	-40 to+70℃	-40 to +70℃
Dimensions	5.3x3.2x3.3”	5.3x3.2x3.8”	5.3x3.2x3.8”	5.3x3.6x10.7”	TBD	5.3x3.2x3.3”	5.3x3.2x3.8”	5.3x3.6x10.7”	7.1x3.3x3.9"
Weight	3.5 Ibs	3.9 lbs	3.9 lbs	10.0 Ibs	TBD	3.5 Ibs	3.9 Ibs	10.0 Ibs	4.4 lbs
Weight	(1.59 kg)	(1.77 kg)	(1.77 kg)	(4.54 kg)	TBD	(1.59 kg)	(1.77 kg)	(4.54 kg)	(2.0 kg)
Power Consumption @P1dB	134W	245W	280W	455W	TBD	134W	245W	455W	138W

　　相关型号：

　　ATOMBKA025

　　ATOMBKA050

　　ATOMBKU025

　　ATOMBKU040

　　ATOMBKU050

　　ATOMBKU100

　　ATOMBKU250

　　ATOMBKU014BCE

　　ATOMBKU028BCE

　　ATOMBKU056BCE
