Arizona Capacitors 60-08102玻璃管状纸膜电容

发布时间：2024-08-30 10:04:39     浏览：667

　　Arizona Capacitors推出的60系列玻璃管状纸膜电容，以其独特的设计和卓越的性能，在电子行业中树立了新的标杆。这一系列电容不仅在额定电压、容量和温度范围上表现出色，还通过了多项严格的质量和环境标准测试，确保其在各种应用中的可靠性和稳定性。

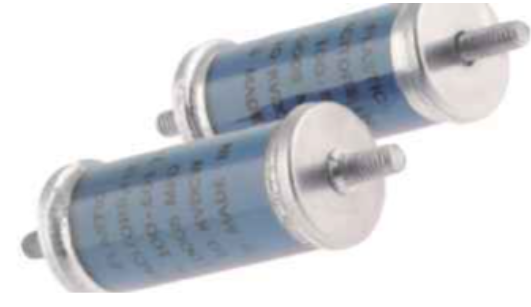

Arizona Capacitors 60-08102玻璃管状纸膜电容

　　主要特点

　　额定电压范围：从1,000 VDC至20,000 VDC。

　　容量范围：最大可达0.5000μF。

　　容差范围：从±2%至±20%。

　　工作温度范围：-55°C至85°C。

　　绝缘电阻：25 - 50k ΩF。

　　损耗因子：在1,000Hz时小于0.6%。

　　质量保证：通过150%的额定电压测试(1分钟)，符合ISO 9001:2015认证和MIL-STD-202标准测试。

　　环境友好：可请求ROHS合规。

　　尺寸和规格

　　60系列电容采用玻璃或陶瓷管结构，配备#8-32螺丝接口，长度公差±0.125英寸，直径公差±0.062英寸，确保安装的精确性和便捷性。

　　各电压等级的型号列表

MODEL
1 kV   MODELS
MODEL2   kV   MODELS
MODEL3  kV  MODELS
      (μf)  DIA  LENGTH
(pf)DIALENGTH
(μf)DIALENGTH
60x012020.0020 0.530 1-3/16
60x022020.0020 0.530 1-3/16
60x032020.0020 0.530 1-3/16
60x015020.0050 0.530 1-3/16
60x025020.0050 0.530 1-3/16
60x035020.0050 0.530 1-3/16
60x011030.0100 0.530 1-3/16
60x021030.0100 0.530 1-3/16
60x031030.0100 0.530 1-9/16
60x012030.0200 0.530 1-3/16
60x022030.0200 0.530 1-9/16
60x032030.0200 0.690 1-3/4
60x015030.0500 0.530 1-9/16
60x025030.0500 0.690 1-3/4
60x035030.0500 0.690 2-1/4
60x01104
0.1000 0.690 2-1/4
60x021040.1000 0.690 2-1/4
60x031040.1000 0.840 2-1/4
60x012540.2500 0.840 2-1/4
60x022540.2500 1.060 2-3/8
60x032540.2500 1.060 2-3/8
60x01504
0.5000 1.060 2-1/4
60x025040.5000 1.310 2-3/4
60x035040.5000 1.310 2-3/4















MODEL5   kV   MODELS
MODE7.5     kV     MODELS
MODEL10 kV    MODELS
(μf)DIALENGTH
(μf)DIALENGTH
(μf)DIALENGTH
60x051020.0010 0.530 1-9/16
60-081020.0010 0.530 1-9/16
60x101020.0010 0.530 1-9/16
60x052020.0020 0.530 1-9/16
60-082020.0020 0.530 1-9/16
60x102020.0020 0.530 1-9/16
60x055020.0050 0.530 1-9/16
60-085020.0050 0.690 1-3/4
60x105020.0050 0.690 1-3/4
60x051030.0100 0.690 1-3/4
60-081030.0100 0.690 2-1/4
60x101030.0100 0.840 2-1/4
60x052030.0200 0.690 2-1/4
60-082030.0200 0.840 2-1/4
60x102030.0200 1.060 2-1/4
60x055030.0500 0.840 2-1/4
60-085030.0500 1.310 2-3/4
60x105030.0500 1.310 2-3/4
60x051040.1000 1.060 2-1/4
60-081040.1000 1.310 2.3/4
60x101040.1000 1.750 4-11/32
60x052540.2500 1.310 2-3/4























MODEL15 kV MODELS
MODE20 kV MODELS
To complete the part number
(μf)DIALENGTH
μfDALENGTH
replace xwith one of the the following:
60x15501
0.0005 0.690 2-1/4
60x20501  0.0005 0.690 2-1/4
        x=Tolerance
60x15102
0.0010 0.690 2-1/4
60x20102
0.0010 0.690 2-1/4
 J=±5%
60x15202
0.0020 0.840 2-1/4
60x20202
0.0020 0.840 2-1/4
 K=±10%


 V=+20/-10%
60x15502
0.0050 0.840 2-1/4
60x20502
0.0050 1.060 2-3/4
 M=±20%
60x15103
0.0100 1.060 2-1/4
60x20103
0.0100 1.310 2-3/4

60x15203
0.0200 1.310 2-3/4
60x20203
0.0200 1.750 4-11/32

60x15503
0.0500 1.750 4-11/32
