MSP430F5436A低功耗MCU微控制器 TI德州仪器

发布时间：2024-07-12 09:13:16 浏览：1331

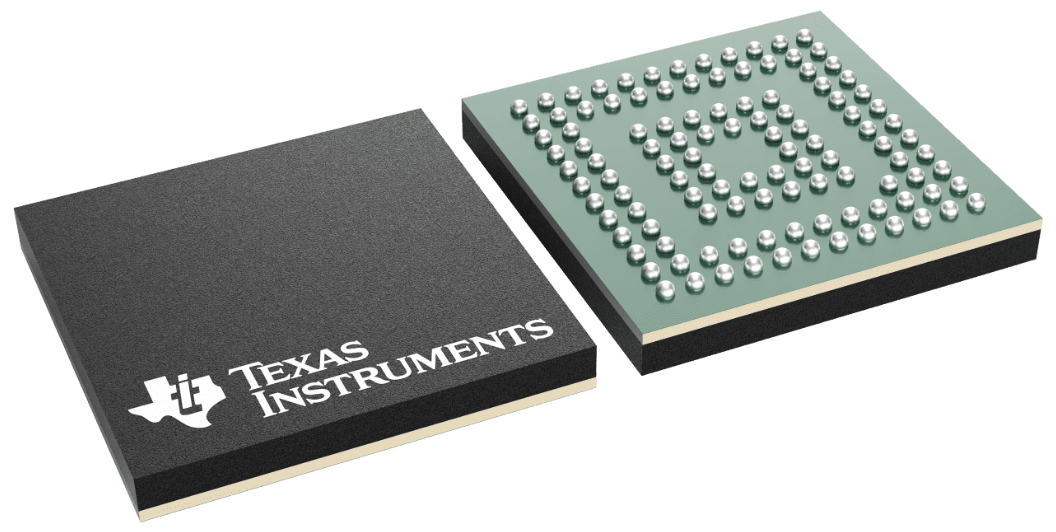

　　MSP430F5436A是德州仪器(TI)推出的一款超低功耗微控制器(MCU)，属于MSP430系列。该系列微控制器以其多样化的外设集和优化的低功耗模式，特别适合便携式测量应用，能够有效延长电池寿命。

　　MSP430F5436A的主要特性包括：

　　1. 低功耗特性：

　　激活模式(AM)下，在8MHz、3.0V时，闪存程序执行时电流为230?A/MHz，RAM程序执行时电流为110?A/MHz。

　　待机模式(LPM3)下，在2.2V时电流为1.7?A，在3.0V时电流为2.1?A。

　　关闭模式(LPM4)下，在3.0V时电流为1.2?A。

　　关断模式(LPM4.5)下，在3.0V时电流为0.1?A。

　　能够在3.5?s内从待机模式唤醒。

　　2. 高性能16位RISC CPU：

　　16位寄存器和常数发生器，提高编码效率。

　　3. 灵活的电源管理系统：

　　具有可编程稳压内核电源电压的完全集成低压差稳压器(LDO)。

　　电源电压监控、监视和欠压保护。

　　4. 丰富的外设配置：

　　三个16位计时器。

　　一个高性能12位SAR ADC，具有14个外部通道和2个内部通道。

　　多达四个通用串行通信接口(USCI)，支持UART、IrDA、SPI和I2C。

　　一个硬件乘法器，支持32位运算。

　　DMA、具有报警功能的RTC模块。

　　多达87个I/O引脚。

　　5. 存储器和时钟：

　　高达25MHz的系统时钟。

　　192KB的非易失性存储器(闪存)和16KB的RAM。

　　6. 工作温度范围：

　　从-40°C到85°C。

　　MSP430F5436A微控制器的设计旨在提供高效能和低功耗的平衡，非常适合需要长时间电池寿命和精确测量的应用，如便携式医疗设备、传感器网络和其他电池供电的设备。
