LV5T5000XMCA2RX低相位噪声石英晶振Wi2Wi(PDI)

发布时间：2024-04-03 09:38:31 浏览：1393

　　PDI LV5系列是一款高性能时钟振荡器，主要特点在于其极低的相位抖动和卓越的相位噪声。产品以密封包装形式提供，确保了产品的稳定性和耐用性。


　　该晶振的输出类型为LVDS，能够满足多种信号传输需求。其工作频率范围覆盖从40MHz到200MHz，能够满足不同应用场景的需求。在尺寸方面，LV5T5000XMCA2RX的尺寸为5.00mm x 3.20mm x 1.20mm，紧凑的设计使其易于集成到各种设备中。它的主要规格包括频率范围从40.0000MHz到200.0000MHz，输出电压水平在指定范围内，并具有多种操作选项和定制选择。

Paramete		Supply Voltage*1(±5%)		Units
		3.3	2.5	V
Frequency Range*1		40.000000 to 200.000000		MHz
Frequency Stahiliy	4l Causes(Maximum)	Per Option		ppm
Temperature Range*	Operating	Per Option		“C
	Storage	55 to+125		“C
Supply Current (Maximum)		40		mA
Output		Differential LVDS Squarewave
Load (Typical)	Between Output and Comp Output	100		Ω
Duty Cycle (Maximum)	50%Vcc	45/55		%
Rise/Fall Times (Maximum)	Rise Time (20%to 80%Vcc)	0.4		n5
	Fall Time (80%to 20%Vcc)	0.4
Start up Time (Maximum		10.0		mS
Output Voltage Levels	High Voh (RL=100Ω	1.43 Typical,1.60 Maximum		V
	Low Vol (RL=100Ω)	0.90 Minimum,1.10 Typical
Differential Voltage		250 Min,350 Typ,450 Max		mV
Pin 1 (Tri-State)(Option	High (See below)or Open	Enable
	Low (See below)*3	Disable
	High Value (Minimum)	70		%Vcc
	Ow Value (Maximumi*	30		%Vcc
	Disable Current (Typical) *3	10		uA
	Enable Delay Time (Maximum)	2.0		m5
	Disable Delay Time (Maximum)	0.2		uS
ntegrated Phase Jitter (RMS)	12KHz to 20MHz	0.3 Typical,1.0 Maximum		p5
Phase Noise (Typical)	@10KHz Offset	-138		dBc/H
	@100KHz Offset	-144

　　在相位稳定性方面，产品提供了详细的频率稳定性参数，并且可以在多种温度范围内稳定工作。　除了基础规格外，该产品还具有一些特殊功能，如三态引脚和LVDS引脚，提供了更灵活的连接方式。启动时间、上升/下降时间以及集成相位抖动等性能指标也都有明确的数值范围。

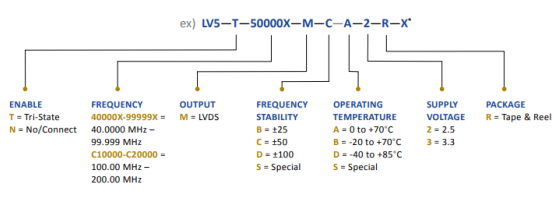

订购指导：
