PL476X非连续高压反激式变压器INRCORE

发布时间：2024-01-10 09:34:35 浏览：2231

INRCORE推出了新款PL476X非连续高压反激式变压器。这款变压器与Analog Devices的LT8304-1微功耗隔离式反激式转换器完美兼容，非常适用于汽车、医疗、工业和电信等应用中的隔离式电源。INRCORE的新款反激式变压器具有出色的性能，能在-55?C至+125?C的工作温度下正常运行，并可承受高达15V的电压。同时，该变压器采用微型封装设计，考虑了兼容性因素，适用于各种设计需求。

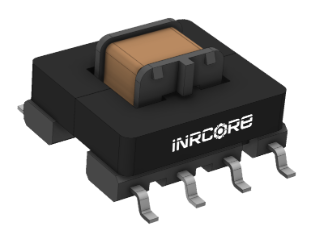

PL476X非连续高压反激式变压器INRCORE

特征：

频率范围为80khz至350khz

高度：5.9毫米

S级温度等级

湿度敏感评级为1级。

建议搭配使用LT8304-1(RFB的值在“注释”中列出)。

电压范围为5V到15V。

选型：

电气规格@ 25°C -工作温度- 55°C至+ 125°C
零件号	匝比	电压输出(V_OUT)	初级电感 (uH)	初级电感漏电(nH MAX)	DCR (Ω MAX）
零件号	匝比	电压输出(V_OUT)	初级电感 (uH)	初级电感漏电(nH MAX)	(1-4)	(5-8)
PL4761	1:20	14002	8.5-9.5	650	.50	80
PL4762	1:30	18003	8.5-9.5	750	.50	115
PL4763	1:40	20004	8.5-9.5	850	50	150
