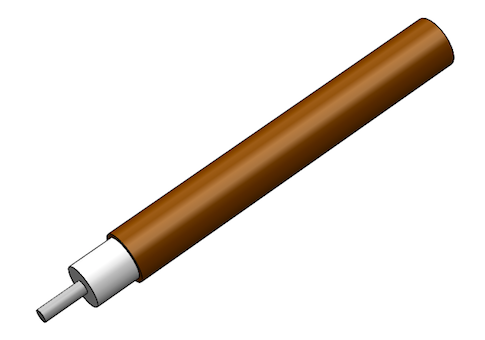

M17/130-RG402半刚性电缆EZ Form

发布时间：2022-11-10 16:50:29 浏览：859

EZ Form提供27条铜和铝护套半刚性电缆，符合mil - dll -17标准。它在国防后勤局的合格产品名单上。M17/130-RG402电缆满足或超过Mil规格，有各种尺寸和表面处理。

为了防止氧化，EZ Form建议将M17/130-RG402保存在原始包装中，并在使用前将其保存在干燥、温度可控的环境中。

美国EZ Form是一家TPC电缆线制造厂商，成立于1984年，具有AS9100D航空航天质量认证体系，为全球客户提供同轴线缆、微波连接器和同轴延迟线产品。其产品被普遍使用于军工、航空航天、通讯、医疗、仪器和测试等领域。

深圳市3118云顶集团创展科技有限公司，授权代理EZ Form产品，欢迎咨询。

详情了解EZ Form Cable产品请点击：/brand/78.html

EZ Form.png

DIMENSIONS	UNITS	M17/130-RG402 REV F2
Outer Conductor Diameter	In	0.141
Outer Conductor Diameter	mm	3.58
Center Conductor Diameter	In	0.0362
Center Conductor Diameter	mm	0.92
Dielectric Diameter	In	0.1175
Dielectric Diameter	mm	2.98
MATERIALS
Outer Conductor		Copper
Outer Conductor Plating		None
Dielectric		PTFE
Center Conductor		SPCW
RoHS Compliant		YES
MECHANICAL CHARACTERISTICS
Temp Range °C	°C	-40 to +125
Inside Bend Radius (Minimum)	In	0.25
Inside Bend Radius (Minimum)	mm	6.35
Weight	lbs / 100ft	3.44
Weight	kg / 100m	5.12
ELECTRICAL CHARACTERISTICS**
Nominal Impedance	Ohms	50.0 +/- 1.0
Velocity of Propagation	-	69.5%
Shielding Effectiveness	db	>165
Voltage Withstanding	VRMS @ 60 Hz	5000
Continuous Working Voltage	VRMS MAX	1900
Maximum Operating Frequency	GHz	20
Attenuation (db / 100 Ft Typical)	0.5 GHz	8
	1.0 GHz	12
	5.0 GHz	29
	10.0 GHz	45
	18.0 GHz	65.5
	26.5 GHz	N/A
	40.0 GHz	N/A
	50.0 GHz	N/A
	65.0 GHz	N/A
	90.0 GHz	N/A
	0.5 GHz	600
	1.0 GHz	450
Power (Watts Cw @ 20 °C, Maximum)	5.0 GHz	180
	10.0 GHz	120
	18.0 GHz	83
	26.5 GHz	N/A
	40.0 GHz	N/A
	50.0 GHz	N/A
	65.0 GHz	N/A
	90.0 GHz	N/A
