DEI3283线路接收器DEI
发布时间:2022-10-27 16:46:54 浏览:3193
DEI的DEI3283包含两个设立。ARINC429接收器通道。每个通道包含输入信号调整网络、界面比较器和逻辑输出缓冲级三个主要部分。两个通道通用性测试功能。输入网络包含电阻器和电流开关电路。DEI3283通过适用比较器的过电压保护、测试信号导入和偏置作出调整ARINC输入。该网络提供优秀的输入共模控制。输入网络信号中的界面比较器检验ARINC脉冲转换。ARINC输入高情况OUT_A上的逻辑1,而ARINC输入低情况OUT_B上的逻辑1。ARINC输入空状态强制性两个输出逻辑0。在温度与电源改变的情况下,由带隙电压参考形成阈值和迟滞电压,以维持特性。形成逻辑输出缓冲级TTL/CMOS兼容的逻辑输出。提供内嵌测试功能TESTA/B不管输入以强制性输出为预定情况,ARINC输入状态如何?检测激励操作界面比较器和逻辑输出缓冲器;ARINC输入信号没有影响。没有使用检测输入,应接地。提供TESTA/B不管输入以强制性输出为预定情况,ARINC输入状态如何?检测激励操作界面比较器和逻辑输出缓冲器;ARINC输入信号没有影响。没有使用检测输入,应接地。提供TESTA/B不管输入以强制性输出为预定情况,ARINC输入状态如何?检测激励操作界面比较器和逻辑输出缓冲器;ARINC输入信号没有影响。没有使用检测输入,应接地。
特征
两个单独的模拟接收器通道
将ARINC429电平转换成串行数据
ARINC429输入能够承受+/-200V
适用于检测完整模拟/数字RX功能的TTL输入
TTL和CMOS兼容输出
功耗低
内部带隙电压基准
MIL-STD-883B老旧化筛选适用

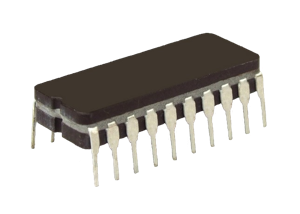

封装选项:20管脚陶瓷DIP、20端子陶瓷LCC和20管脚SOIC
直接替代Fairchild/RaytheonRM3283和RM3183以及HoltHI-8482
属性
工作温度:-55°C-125°C
产品封装形式:20CERDIP
配电范围:+/-15
数字电源:5
封装描述:20PinCeramicDIP
封装类型:通孔
JEDEC:MS-030-AE
DEI公司是美国专注航空应用的IC厂商,主要为航空电子领域提供芯片产品。产品包括Arinc429和其他通信协议的收发信机、接收器和驱动器、离散时间数字转换器。
深圳市3118云顶集团创展科技有限公司,优势提供DEI高端芯片订购渠道,部分准备有现货库存。
详情了解DEI请点击:http?: /public/brand/53.html
部分 # | 温度范围 | 产品包装类型 |
DEI3283-CMB | -55°C - 125°C | 20 CERDIP |
DEI3283-CMB-G | -55°C - 125°C | 20 CERDIP G |
DEI3283-CMS | -55°C - 125°C | 20 CERDIP |
DEI3283-CMS-G | -55°C - 125°C | 20 CERDIP G |
DEI3283-EMB | -55°C - 125°C | 20 CLCC P |
DEI3283-EMS | -55°C - 125°C | 20 CLCC P |
DEI3283-SAB | -40°C - 125°C | 20 SOIC WB |
DEI3283-SAB-G | -40°C - 125°C | 20 SOIC WB G |
DEI3283-SAS | -40°C - 125°C | 20 SOIC WB |
DEI3283-SAS-G | -40°C - 125°C | 20 SOIC WB G |
DEI3283-SES | -55°C - 85°C | 20 SOIC WB |
DEI3283-SES-G | -55°C - 85°C | 20 SOIC WB G |
DEI3283-SMS | -55°C - 125°C | 20 SOIC WB |
DEI3283-SMS-G | -55°C - 125°C | 20 SOIC WB G |
